Laporan akhir 1 micro

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Hardware

2. Flowchart

3. Listing Program

4. Analisa

5. Video

6. Link Download

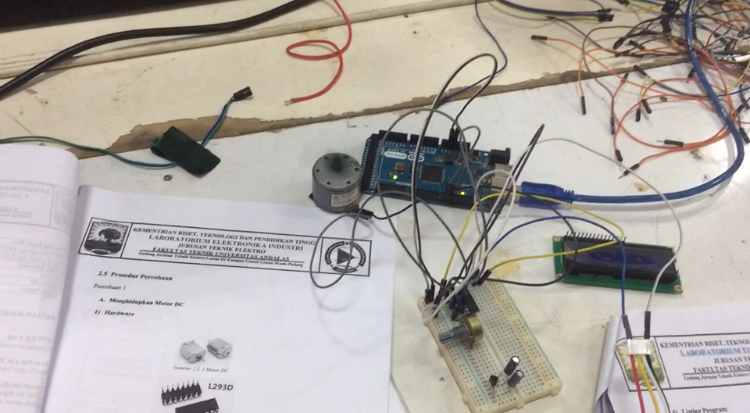

1. Hardware  [kembali]

2. Flowchart [kembali]

3. Listing Program [kembali]

#define in1 9 //Deklarasi pin 9 sebagai input 1

#define in2 10 //Deklarasi pin 10 sebagai input 2

#define duration 2000 //Deklarasi durasi 2000 ms

void setup() { //Semua kode dalam fungsi ini di eksekusi sekali

  pinMode(in1, OUTPUT); //Deklarasi in1 sebagai OUTPUT

  pinMode(in2, OUTPUT); //Deklarasi in2 sebagai OUTPUT

}

void loop() { //Semua kode dalam fungsi ini dieksekusi berulang

  digitalWrite(in1, HIGH); //in1 diberi logika 1

  digitalWrite(in2, LOW);  //in2 diberi logika 0

  delay(1000);                     //Jarak waktu 1000 ms setelah input dieksekusi

  digitalWrite(in1, LOW);  //in1 diberi logika 0

  digitalWrite(in2, LOW);  //in2 diberi logika 0

  delay(1000);                     //Jarak waktu 1000 ms setelah input dieksekusi

  digitalWrite(in1, LOW);  //in1 diberi logika 0

  digitalWrite(in2, HIGH); //in2 diberi logika 1

  delay(1000);                     //Jarak waktu 1000 ms setelah input dieksekusi

  digitalWrite(in1, LOW);  //in1 diberi logika 0

  digitalWrite(in2, LOW);  //in2 diberi logika 0

  delay(1000);                     //Jarak waktu 1000 ms setelah input dieksekusi

}

4. Analisa  [kembali]

  PERCOBAAN 1

Pada percobaan 1 inputnya listing program yang mana program ini untuk mengatur atau memerintahkan data agar memproses. Jadi arduino ini dibutuhkan untuk menunjang mikrokontroler, mudah menghubungkannya ke sebuah computer dengan sebuah kabel USB atau mensuplainya dengan sebuah adaptor AC ke DC atau menggunakan baterai untuk memulainya. Pada   motor DC bergerak sesuai yang diperintahkan yang mana diprogram diperintahkan jika HIGH-LOW maka motor akan bergerak searah jarum jam jika LOW-HIGH maka berlawan arah jarum jam, dan didalam program ini terdapat perintah delay yang mana delay ini jika LOW-LOW atau HIGH-HIGH karena motor DC bergerak jika beda muatan dan muatan tersebut bertegangan maks 5 v berarti pada HIGH-LOW terdapat 5v dan 0 karena beda muatan jika sama maka muatan 0 berarti tidak bergerak atau delay.

5. Video [kembali]

6. Link Download [kembali]

Download Video disini
Download HTML disini
